Ensaios elétricos: isolação, rigidez e continuidade

Resposta rápida: verificam se os circuitos funcionam como especificado: continuidade, isolação, rigidez dielétrica e verificação funcional, feitos sobretudo durante vibração, temperatura e umidade.

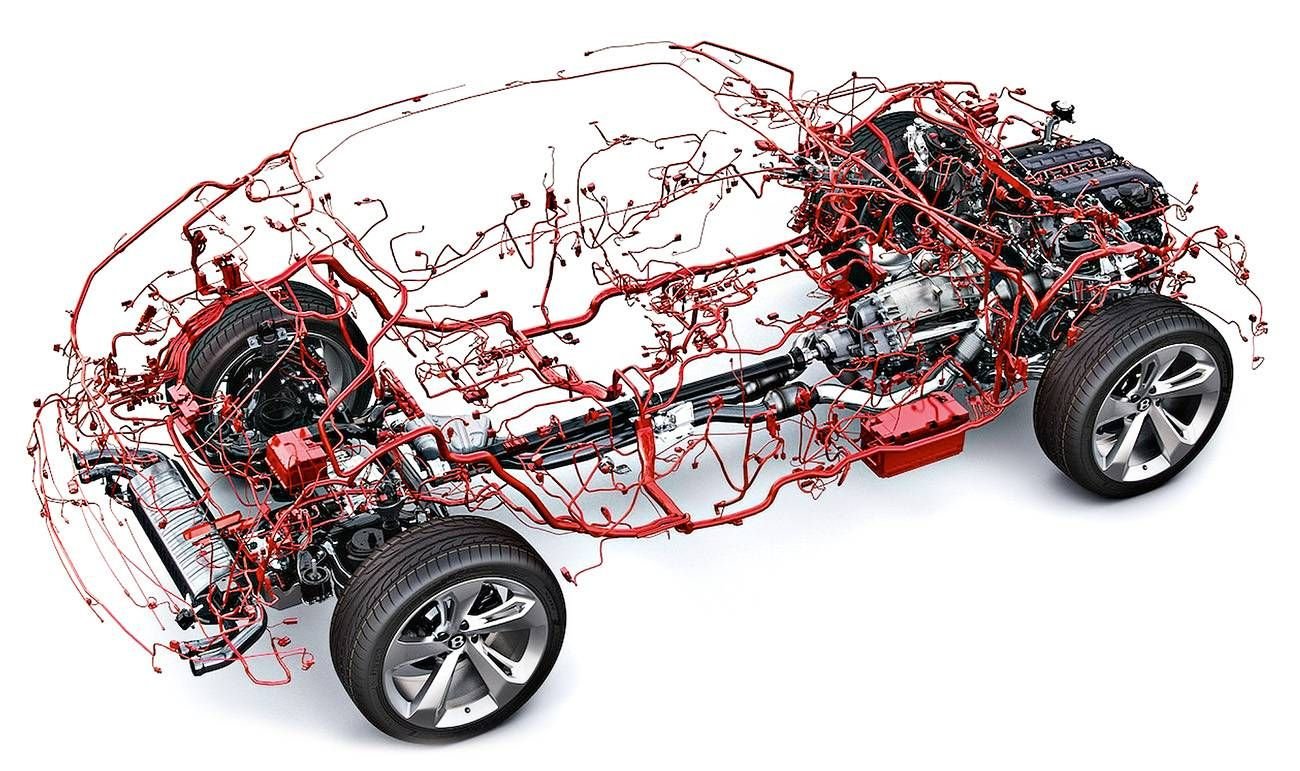

A eletrônica embarcada cresceu, e com ela as falhas elétricas de campo: mau contato, fuga de corrente, conector que afrouxa com a vibração, isolação que cede depois de meses de calor e umidade. Os ensaios elétricos validam o produto — do conector individual ao chicote completo — e confirmam que ele continua funcionando depois de estressado mecânica e climaticamente.

O que os ensaios elétricos verificam

• Continuidade — o circuito conduz como especificado, em todos os canais;
• Resistência da isolação — não há fuga de corrente entre condutores ou para a carcaça;
• Rigidez dielétrica — a isolação suporta a tensão de ensaio sem romper;
• Fadiga em conectores — ciclos de inserção e remoção e seus efeitos no contato;
• Estanqueidade de conectores e passagens — a proteção elétrica se mantém depois de exposição a água e poeira;
• Emendas de cabos e integridade de terminais, mecânica e elétrica;
• Funcionamento geral — o produto liga, mede e responde como deveria, antes, durante e depois dos demais ensaios;
• Aquisição de sinais elétricos durante os ensaios, com o produto acionado e monitorado em tempo real.

Por que medir durante o ensaio

Uma falha elétrica intermitente costuma aparecer durante a vibração ou o ciclo térmico — e desaparecer na bancada. Um contato que abre por uma fração de segundo na ressonância, uma solda trincada que só separa no frio: medidos depois do ensaio, os dois passam. Por isso a Labmor combina os ensaios: o produto é acionado e monitorado eletricamente enquanto é submetido a vibração, temperatura e umidade, e a falha é registrada no instante em que acontece, junto com a condição que a provocou. Como planejar o produto energizado está em produto ligado durante o ensaio.

Capacidades da Labmor

Normas atendidas

Os ensaios elétricos não fazem parte do escopo acreditado da Labmor (CRL 1521): são realizados fora do escopo acreditado. As normas abaixo são as que a Labmor mais atendeu nesses ensaios.

A VW 80000 e a VW 80101 reúnem requisitos elétricos e ambientais no mesmo programa; veja VW 80000 e VW 80101: componentes eletroeletrônicos.

Amostras e planejamento

Para orçar e planejar o ensaio, a Labmor precisa de:

1. Norma e versão, ou a lista de verificações e os valores de ensaio (tensão, corrente, tempo, limites);
2. O esquema elétrico e a pinagem — quais canais medir e quais sinais monitorar;
3. Os conectores de contrapartida e o chicote de teste, ou se a Labmor deve montá-los;
4. A alimentação e a carga do produto durante o ensaio;
5. O critério de falha — valor mínimo de isolação, ausência de ruptura, interrupção máxima admitida no monitoramento;
6. A sequência com os demais ensaios e em que momentos as medições são feitas;
7. A quantidade de amostras.

Experiência da Labmor

O post ensaios de requisitos elétricos em componentes automotivos resume as verificações para quem está montando o plano. A Labmor realiza ensaios de requisitos elétricos desde 2014, com mais de 50 projetos fechados, principalmente em conectores e terminais, motores elétricos e atuadores e chicotes. Veja os planos de ensaios em conectores e terminais automotivos, ensaios em chicotes elétricos e cabos, ensaios em módulos eletrônicos automotivos e ensaios em motores elétricos e atuadores.
