Burst e pressão ciclada: como se testa uma mangueira

Resposta rápida: o burst eleva a pressão até a mangueira romper e mostra quanto ela aguenta uma vez; a pressão ciclada aplica pulsos repetidos e mostra se ela sobrevive à vida útil sem vazar. As especificações pedem os dois.

Uma mangueira de arrefecimento, de combustível ou de ar raramente falha por uma sobrepressão isolada. O mais comum é a falha por fadiga: a cada partida, aceleração e parada, a pressão sobe e desce, e a parede e as conexões vão cedendo até o primeiro vazamento. Por isso o plano de validação combina um ensaio de resistência (o burst) com um de vida (a pressão ciclada).

O ensaio de burst (pressão de estouro)

Como é feito

1. A mangueira é montada com os terminais — os da aplicação ou terminais de ensaio — e preenchida com água, sem ar preso;
2. A pressão é elevada de forma controlada, na taxa definida pela norma, até a ruptura;
3. Registra-se a pressão máxima e o modo de falha: ruptura da parede, vazamento na conexão, soltura do terminal.

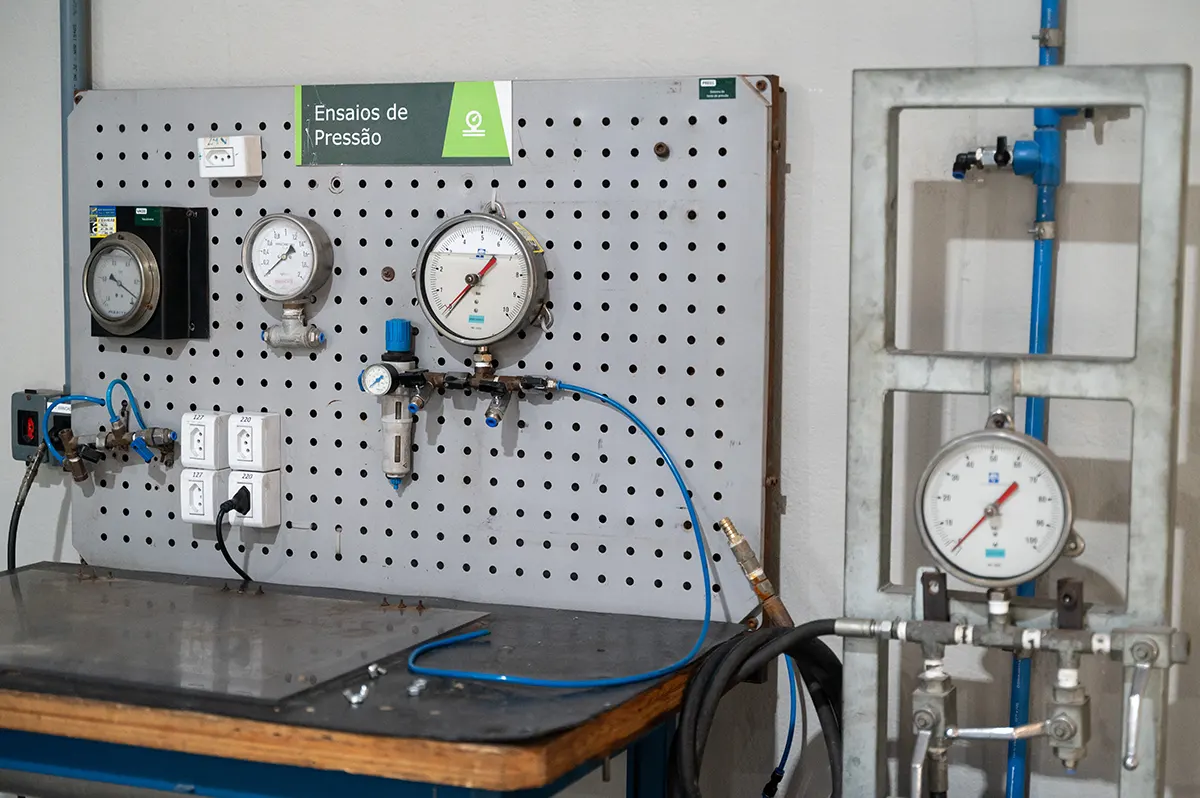

Na Labmor, a pressão de estouro usa água como fluido de trabalho, enquanto a estanqueidade se faz com ar. A água é o fluido usual do burst porque, sendo praticamente incompressível, acumula pouca energia: quando a mangueira rompe, a pressão cai de imediato, sem a expansão violenta que um gás comprimido teria. A ISO 1402 vai na mesma linha: pede água ou outro líquido adequado, manda expulsar todo o ar da amostra e desaconselha gases como meio de ensaio, pelo risco ao operador.

Normas típicas

ASTM D380, ISO 1402 e especificações de montadora como a Fiat 9.02138. A ASTM D380 e a ISO 1402 descrevem o método; o valor mínimo de pressão vem da especificação da mangueira ou do desenho. Veja a diferença em ASTM D380 e SAE J189.

O que o resultado diz

O burst mostra a margem entre a pressão de trabalho e a pressão de ruptura. Uma mangueira que estoura muito acima da pressão de trabalho tem folga para picos e para o enfraquecimento com o tempo. Por isso muitas especificações pedem o burst também depois de envelhecimento — calor, fluido ou ciclagem —, para medir a pressão de estouro residual.

O modo de falha importa tanto quanto o número: uma mangueira que vaza na abraçadeira bem abaixo da pressão de ruptura da parede tem um problema de conexão, não de material.

A pressão ciclada, em linhas gerais

Na pressão ciclada, a mangueira é montada na configuração de uso, o circuito é preenchido com o fluido da aplicação (muitas vezes aquecido) e recebe pulsos de pressão repetidos, com forma de onda, frequência, temperatura e número de ciclos definidos pela especificação — em geral de montadora, como a Renault 39-06-008 e a VW TL 52361 para mangueiras de arrefecimento. Passar é chegar ao fim sem vazamento; algumas especificações pedem ainda um burst depois da ciclagem, para medir quanto da resistência sobrou.

A Labmor realiza a pressão ciclada em condições específicas de frequência. Antes de orçar, envie a especificação com o perfil de pulso e converse com o time comercial para confirmar se o ensaio se enquadra. Veja a área de ensaios de pressão.

Burst ou pressão ciclada: qual pedir?

Na maioria das especificações automotivas, a resposta é "mais de um": o burst entra como ensaio de aprovação do projeto e de controle, e a pressão ciclada como ensaio de vida.

Como preparar o pedido

• Especificação com valores: pressão de trabalho, pressão mínima de estouro, perfil de pulso, número de ciclos, fluido e temperatura;
• Terminais e abraçadeiras: os da aplicação, se a conexão faz parte do que se quer validar;
• Amostras: o burst é destrutivo; cada condição (inicial, envelhecida, pós-ciclagem) consome amostras próprias;
• Dimensões e pressão máxima: informe diâmetro, comprimento e pressão esperada no orçamento — os dispositivos têm limite.

Experiência da Labmor

A Labmor realiza ensaios de estouro em mangueiras e componentes desde os primeiros anos de operação: são mais de 70 projetos com burst no histórico. Para a visão completa da validação de uma mangueira, veja ensaios em mangueiras, tubos e dutos.
