Ensaios de Pressão

Resposta rápida: verificam se o produto sob pressão interna veda, resiste e não colapsa, em três categorias: estanqueidade (ar, sob água), estouro (com água) e colapso (vácuo).

Mangueiras, tubos, dutos, reservatórios, válvulas e corpos de bomba passam a vida com pressão interna. Uma microfissura numa junção, uma braçadeira mal dimensionada ou uma parede que amolece com o calor viram vazamento no campo. Os ensaios de pressão encontram essas falhas no laboratório, com a peça acabada e montada como no uso.

O que o ensaio simula

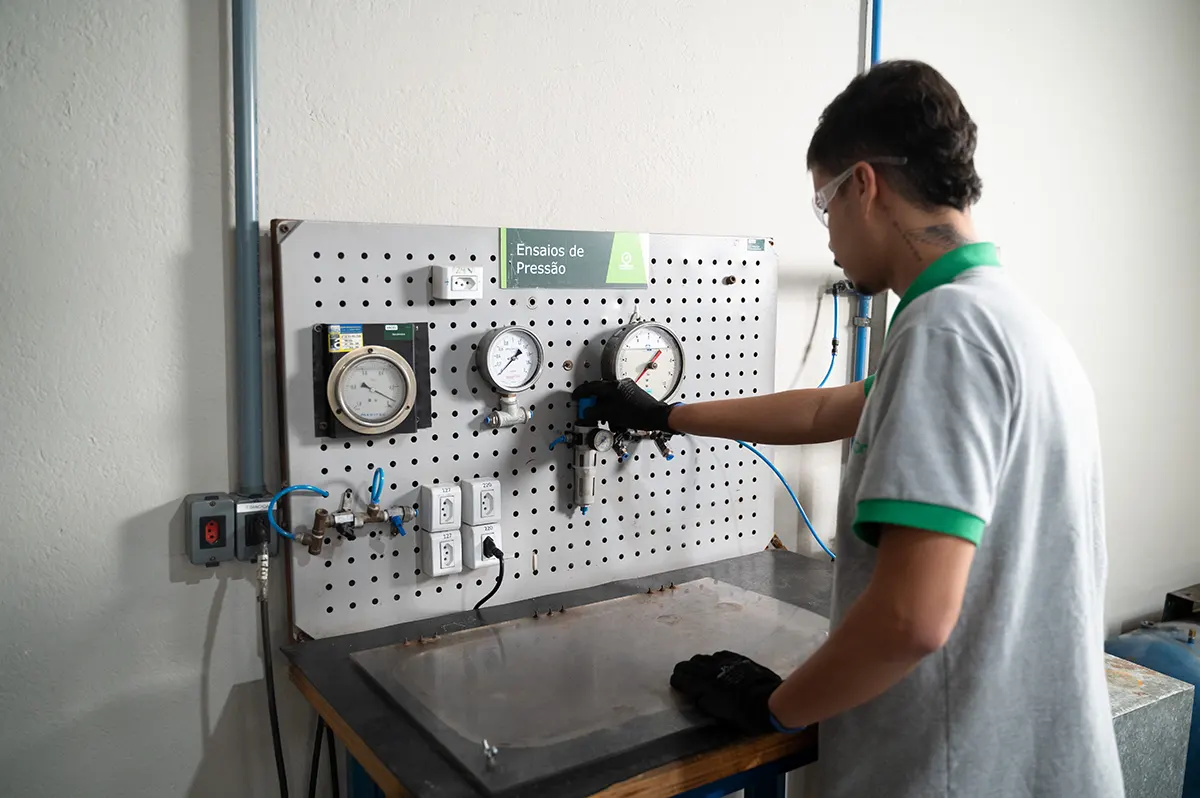

Estanqueidade — a peça é pressurizada com ar e mergulhada em água: qualquer vazamento aparece como bolha. Simula o produto em operação, com a pressão de trabalho, e mostra onde a vedação falha.
Estouro — a pressão é aumentada, com água como fluido de trabalho, até a ruptura ou até o valor especificado. Mostra a margem de segurança da peça acima da pressão de trabalho. As normas de mangueira usam água (ou outro líquido adequado) porque o ar comprimido, liberado de repente numa ruptura, se expande com violência; o líquido, praticamente incompressível, torna a ruptura mais segura.
Colapso (vácuo) — pressão negativa dentro da peça, para verificar se a parede de uma mangueira ou de um reservatório colapsa quando o sistema faz sucção.
Perda de pressão — a peça é pressurizada e isolada, e a queda de pressão ao longo do tempo é medida.

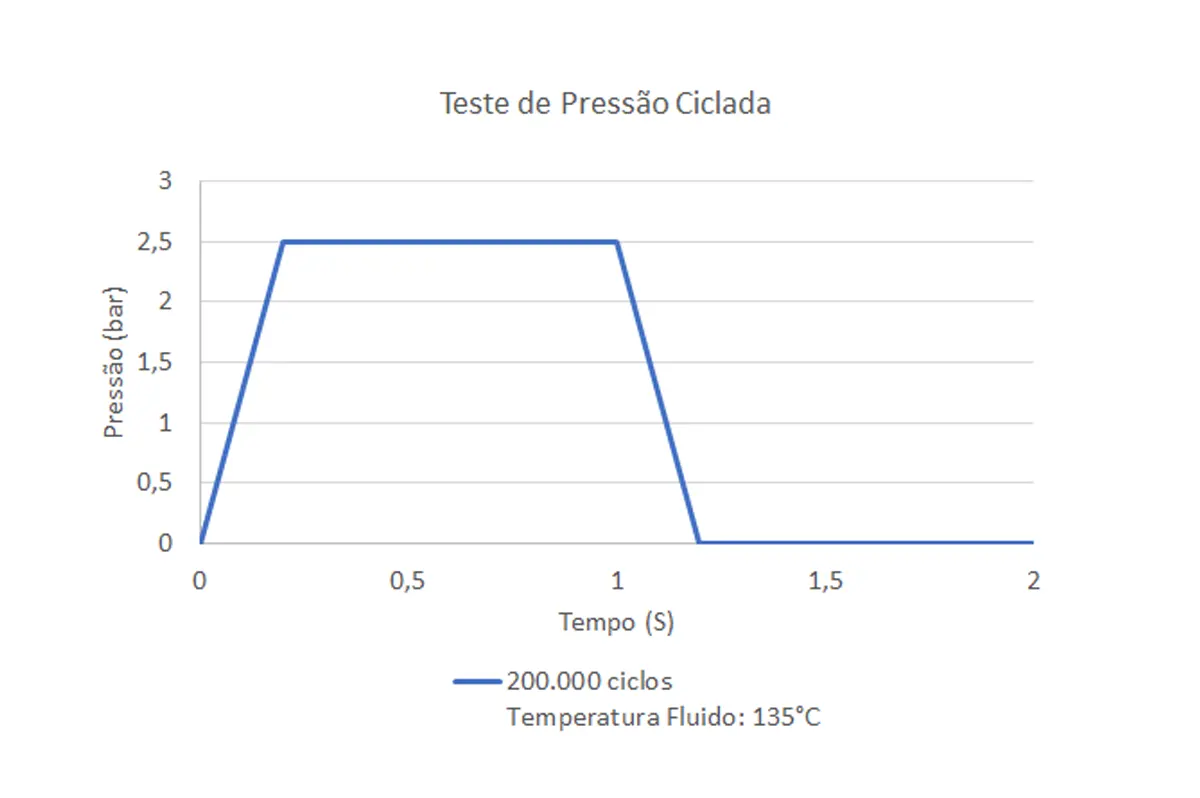

Pressão ciclada — a Labmor realiza em condições específicas de frequência; para avaliar se o seu caso se encaixa, converse com o time comercial.

Pressão com temperatura

Na Labmor, os ensaios de pressão podem ser combinados com ensaios climáticos, para estudar a resposta do produto sob pressão quando submetido a calor e/ou frio. Isso importa porque borrachas e plásticos mudam de rigidez com a temperatura: uma vedação que segura a frio pode vazar a quente, e uma mangueira que resiste ao vácuo em temperatura ambiente pode colapsar quando aquece. Veja os ensaios climáticos.

Capacidades da Labmor

Estanqueidade com ar (peça sob água), estouro com água, colapso por vácuo e perda de pressão.
Combinação dos ensaios de pressão com câmaras climáticas para calor e frio.
Desenvolvimento de dispositivos sob demanda quando a peça exige conexão ou fixação própria.

Normas atendidas

Norma	O que avalia
ASTM D380	Estanqueidade (ar ou nitrogênio, com a mangueira submersa em água) e estouro com água, em mangueiras de borracha
ISO 1402	Ensaios hidrostáticos (prova, estouro e vazamento) com água, em mangueiras de borracha e de plástico
GMW 16504	Estouro hidrostático e colapso por vácuo de tubos de borracha do lavador de para-brisa
Toyota TSC5203G	Estanqueidade do conjunto reservatório e bomba do lavador (ar, com o conjunto submerso em água)
Renault D42 1678	Vácuo, ensaio de colapso

Amostras e planejamento

Peça montada. Envie a peça como ela trabalha: mangueira com os terminais, reservatório com as tampas. A vedação das extremidades faz parte do que está sendo ensaiado.
Conexões. Informe as roscas, espigões ou engates da peça; o dispositivo de conexão ao sistema de pressão pode precisar ser feito ou fornecido.
Parâmetros. Pressão de ensaio (ou pressão de trabalho e fator de estouro), tempo de patamar, taxa de subida, fluido e temperatura.
Destrutivo ou não. Estouro e colapso até a falha são destrutivos; estanqueidade e perda de pressão, em geral, não — a mesma amostra pode seguir para outros ensaios do plano.
Critério de aceitação. Ausência de bolhas, pressão mínima de estouro, queda máxima de pressão ou ausência de colapso — veja Critério de aceitação e Quantas amostras enviar para ensaio.

Experiência da Labmor

Desde 2013, a Labmor realizou mais de 350 projetos de pressão, estanqueidade e estouro, principalmente em mangueiras, tubos e dutos, borrachas e vedações, e bombas, válvulas e componentes hidráulicos e pneumáticos. Além das normas da tabela, a SAE J189 aparece com frequência nesses projetos.
