Grau de Proteção IK

Resposta rápida: o grau IK classifica a resistência de um invólucro a impactos pela energia suportada: de IK01 (0,14 J) a IK10 (20 J). A classificação é da IEC 62262, que em 2021 acrescentou o IK11 (50 J).

Enquanto o grau de proteção IP indica a proteção contra poeira e água, o código IK indica o quanto o invólucro resiste a batidas, quedas de ferramentas, vandalismo e impactos do dia a dia — requisito comum em iluminação pública, painéis e quadros elétricos, câmeras de segurança, carregadores de veículos elétricos, autopeças externas e equipamentos instalados em ambientes severos.

O que o ensaio IK simula

O produto é submetido a impactos controlados com martelos normalizados, com energia, massa e altura de queda definidos pela norma. Os impactos representam o que o invólucro sofre em uso: uma pedrada numa luminária, uma ferramenta que cai sobre um quadro, um carrinho que bate num gabinete, uma tentativa de vandalismo. Depois dos impactos, avalia-se a integridade do invólucro: trincas, deformações, exposição de partes vivas, perda de estanqueidade ou de funcionamento.

A escala IK

Para ter uma ideia da energia: o IK10 equivale a uma massa de 5 kg caindo de cerca de 40 cm. O IK11 é previsto para invólucros especiais e grades de proteção em ambiente externo muito severo. A explicação completa do código está no post ensaios de grau IK: o que são e como funcionam.

IK e IP: qual a diferença?

Os dois códigos são complementares e aparecem juntos na especificação de muitos produtos. Uma luminária pública, por exemplo, pode exigir IP66 e IK08: precisa resistir a jatos de água e à poeira, mas também a pedradas e batidas. Quando o produto pede os dois, a sequência importa — um impacto pode abrir uma fresta que só o ensaio de grau de IP feito depois vai mostrar. A ordem dos ensaios vem da norma do produto e deve ser combinada antes do início.

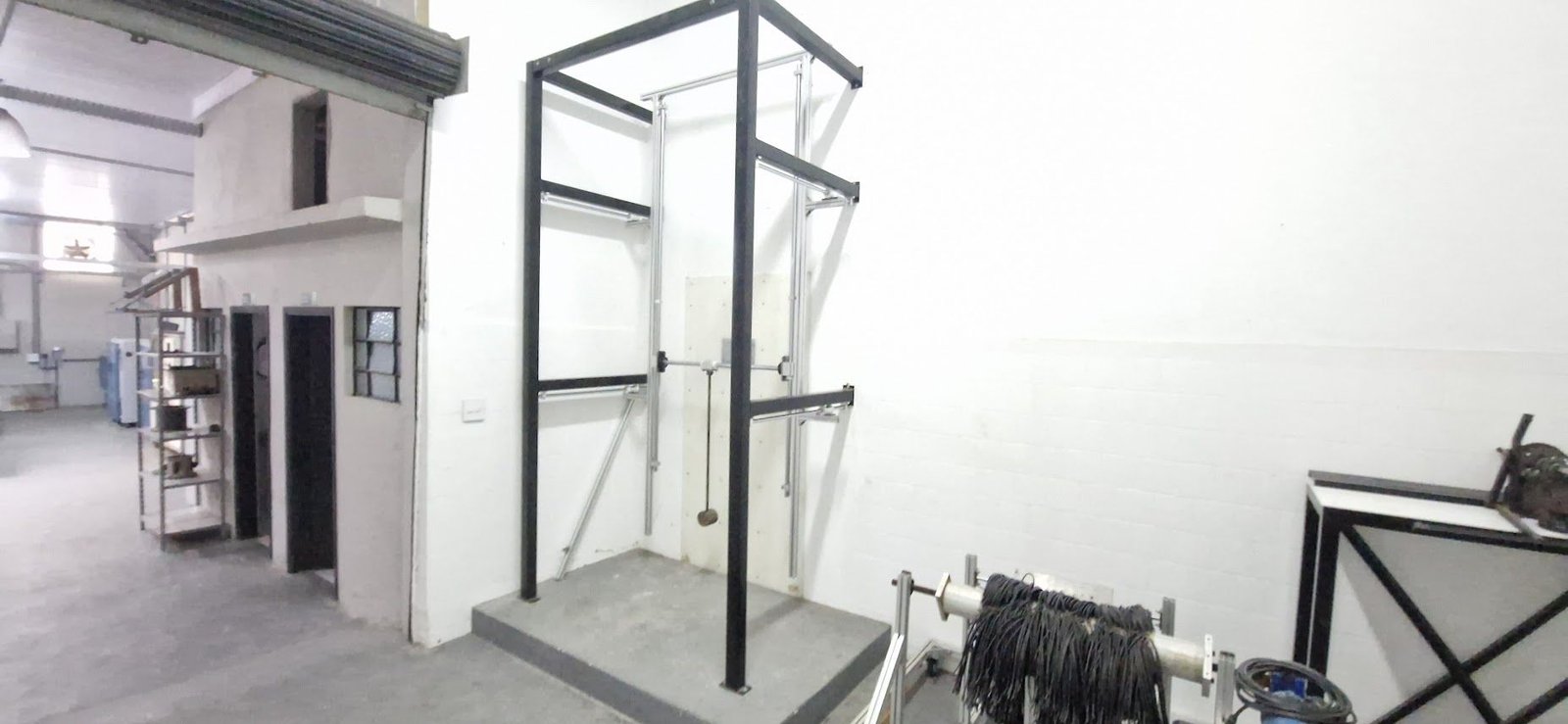

Capacidades da Labmor

A capacidade de ensaiar o produto acabado, e não apenas um corpo de prova, é o que permite avaliar o invólucro como ele vai para o campo: com tampas, fechos, visores e vedações montados.

Normas atendidas

O grau IK não faz parte do escopo acreditado da Labmor (CRL 1521): os ensaios são realizados fora do escopo acreditado.

Normas de produto — de luminárias, quadros e equipamentos elétricos — costumam citar a IEC 62262 e definir o grau exigido, os pontos de impacto e o critério de aprovação. Quando a especificação do produto traz requisitos próprios, o ensaio segue o que está escrito nela.

Amostras e planejamento

Para orçar e planejar o ensaio, a Labmor precisa de:

1. O grau IK pedido e a norma do produto que o exige;
2. As dimensões e a massa do produto, para confirmar que ele cabe na máquina — até 2 m de altura e 1 m de largura;
3. Os pontos de impacto — a norma do produto ou a especificação costumam indicar as faces e os pontos mais vulneráveis, como visores, cantos e fechos;
4. A condição do produto — montado como em uso, energizado ou não;
5. O critério de aprovação e se o produto segue para outro ensaio depois do impacto, como o de IP;
6. A quantidade de amostras, considerando que um produto impactado pode não servir para o ensaio seguinte.

Experiência da Labmor

Os ensaios IK atendidos pela Labmor incluem quadros, disjuntores e materiais elétricos de instalação, muitas vezes no mesmo programa que os graus de IP e a névoa salina. Veja os planos de ensaios em quadros elétricos e gabinetes e de ensaios em luminárias LED e iluminação pública.
