Grau IK: o que é e como funciona o ensaio de impacto

Resposta rápida: o grau IK (IEC 62262) classifica a resistência de um invólucro a impactos, de IK00 a IK10 (20 J) e, desde a revisão de 2021, IK11 (50 J). É independente do grau IP: um mede impacto; o outro, poeira e água.

Luminárias públicas, quadros elétricos, câmeras de segurança e carregadores de veículos elétricos ficam expostos a batidas, quedas de ferramentas e vandalismo. O grau IK diz quanto impacto o invólucro aguenta sem perder a proteção e a função — e é cada vez mais pedido junto com o grau IP na especificação.

O que significa cada grau IK

Cada grau corresponde a uma energia de impacto, definida pela IEC 62262. As massas e alturas de queda vêm da IEC 60068-2-75, a norma dos martelos de ensaio (valores para martelo pendular ou de queda vertical; o martelo de mola é calibrado pela energia):

A escala não é linear: do IK06 ao IK10 a energia vai de 1 J a 20 J. Um IK08 tem cinco vezes a energia de um IK06. O IK11 entrou na emenda de 2021 da IEC 62262, pensado para invólucros e grades de proteção em aplicações externas muito severas.

IK e IP: qual a diferença?

Os dois códigos são complementares e frequentemente aparecem juntos na especificação de um produto:

Uma luminária pública, por exemplo, pode exigir IP66 e IK08: precisa resistir a jatos de água e à poeira, mas também a pedradas e batidas. Um grau não implica o outro — um invólucro IK10 pode não ser vedado, e um IP68 pode trincar com um impacto pequeno. Os dois se conversam: quando a norma do produto não define outro critério, a IEC 62262 considera reprovado o dano que comprometa o grau IP declarado. Por isso é comum fazer o impacto antes e o IP depois, para verificar se a pancada comprometeu a vedação. Sobre o código IP, veja grau de IP.

Como o ensaio é realizado

1. Define-se o grau IK alvo e a energia de impacto correspondente (de 0,14 J a 50 J).
2. Escolhem-se os pontos de impacto: os mais vulneráveis do invólucro — centros de faces planas, cantos, visores, tampas.
3. Aplica-se o impacto com martelo pendular, martelo de mola ou martelo de queda vertical, conforme a IEC 60068-2-75, com a energia do grau e o invólucro fixado num suporte rígido. Salvo se a norma do produto disser outra coisa, são cinco impactos em cada face exposta, distribuídos pela face, sem mais de três na vizinhança do mesmo ponto.
4. Avalia-se o produto: trincas, deformações, exposição de partes vivas, perda de estanqueidade ou de função.

O produto é aprovado quando mantém a integridade e a funcionalidade definidas pela norma do produto depois de todos os impactos. O critério de aprovação (danos admissíveis, verificação de segurança e funcionamento) vem da norma do produto; na falta dele, a IEC 62262 pede no mínimo que nenhum dano comprometa o grau IP especificado.

Onde o grau IK é exigido

• Iluminação pública e industrial: luminárias LED, projetores — veja ensaios em luminárias LED e iluminação pública;
• Quadros e painéis elétricos: gabinetes, caixas de medição, disjuntores — veja ensaios em quadros elétricos e gabinetes;
• Câmeras de segurança e equipamentos sujeitos a vandalismo;
• Carregadores de veículos elétricos;
• Autopeças externas e qualquer produto instalado em ambiente sujeito a impactos.

Como especificar o ensaio

Antes de pedir o ensaio, defina:

• o grau IK exigido e a norma do produto que dá o critério de aprovação;
• os pontos de impacto, ou se o laboratório deve escolhê-los;
• se o produto estará energizado durante ou após os impactos;
• se o grau IP será ensaiado em seguida, na mesma amostra;
• o número de amostras.

Ensaios de grau IK na Labmor

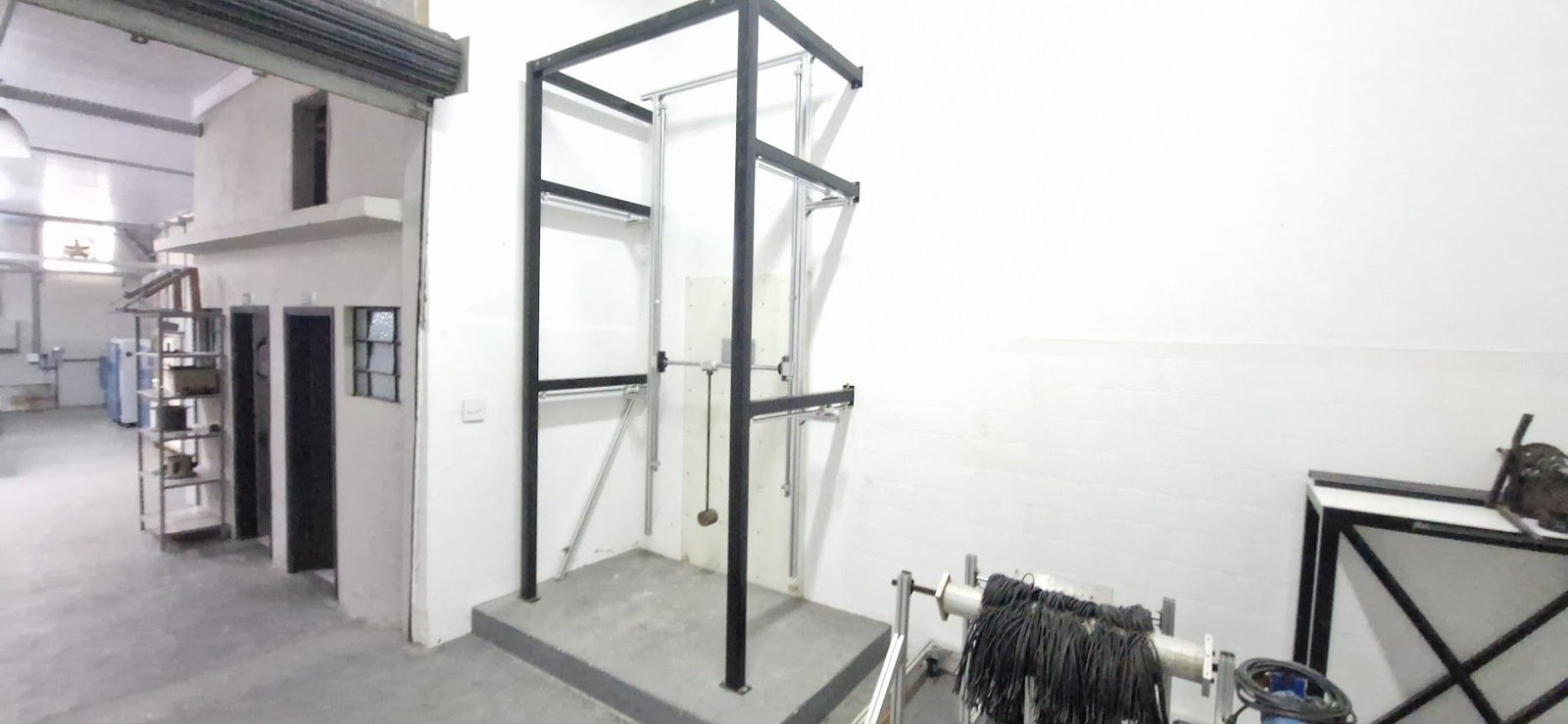

A Labmor tem máquina de ensaio de impacto capaz de ensaiar produtos acabados de até 2 m de altura e 1 m de largura — não apenas amostras pequenas. A Labmor já ensaiou quadros, disjuntores e materiais elétricos de instalação e componentes de portas e teto solar. Conheça a área de grau de proteção IK.
