Grau de proteção IP: o que significa e tabela de IP

Resposta rápida: o código IP tem dois números: o primeiro (0 a 6) é a proteção contra poeira; o segundo (0 a 9), contra água. IP67 é estanque à poeira e resiste à imersão temporária (1 m, 30 minutos).

Você já se perguntou o que significam siglas como IP65 ou IP67 em componentes industriais ou eletrônicos? Entender o Grau de Proteção IP é fundamental para garantir a durabilidade de equipamentos e a segurança em projetos de engenharia.

Neste guia, explicamos como interpretar esses numerais e como funcionam os ensaios de conformidade.

Tabela do grau de proteção IP

Número	1º numeral — sólidos	2º numeral — água
1	Objetos acima de 50 mm, como o dorso da mão (IP1X)	Gotas caindo na vertical (IPX1)
2	Objetos acima de 12,5 mm, como um dedo (IP2X)	Gotas com a peça inclinada 15° (IPX2)
3	Ferramentas acima de 2,5 mm (IP3X)	Água borrifada até 60° da vertical (IPX3)
4	Fios acima de 1,0 mm (IP4X)	Respingos de qualquer direção (IPX4)
5	Protegido contra poeira (IP5X)	Jatos de água, 12,5 L/min (IPX5)
6	Totalmente estanque à poeira (IP6X)	Jatos potentes, 100 L/min (IPX6)
7	—	Imersão temporária: 30 minutos, com o ponto mais baixo a 1 m de profundidade (IPX7)
8	—	Imersão contínua, em condição acordada e mais severa que o IPX7 (IPX8)
9	—	Jatos de água a 80 °C em alta pressão (IPX9)

O X no lugar de um dos números (IPX7, IP5X) indica que aquela proteção não foi especificada.

O que significa grau de proteção IP?

A sigla IP refere-se ao Índice de Proteção (ou Ingress Protection). Definido pela norma internacional IEC 60529, esse código indica o nível de resistência de um invólucro contra a entrada de objetos sólidos e de água.

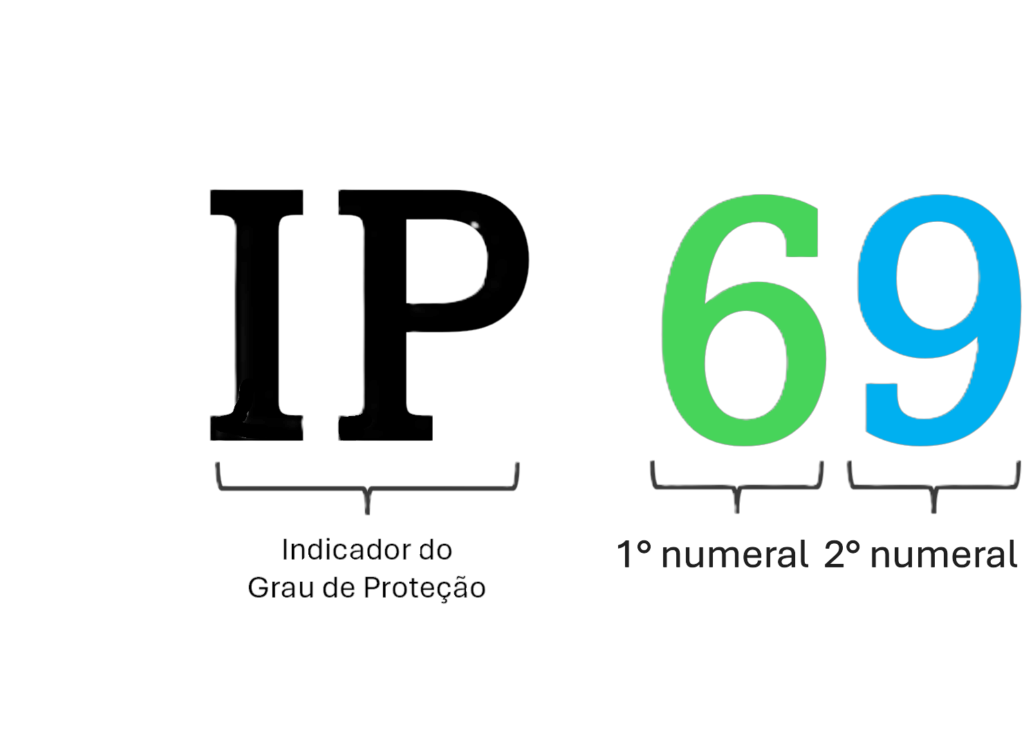

O código IP é composto por dois numerais característicos:

Primeiro numeral (0 a 6): Indica a proteção contra o ingresso de objetos sólidos estranhos e acesso a partes perigosas.
Segundo numeral (0 a 9): Indica a resistência contra o ingresso de água e seus efeitos prejudiciais.

No primeiro numeral, e no segundo até o 6, quanto maior o número, maior a proteção, e o grau maior cobre os menores. Os graus de imersão (7 e 8) e o de alta pressão (9) são exceções: não cobrem os jatos (5 e 6), e por isso o produto que precisa de ambos recebe dupla marcação, como IPX6/IPX7. Veja a equivalência entre os graus.

Importância dos Testes de IP

A realização de ensaios de IP verifica se o invólucro protege o equipamento contra o ingresso de sólidos e de água no grau declarado para o ambiente de uso. Sem essa padronização, não teríamos garantias de que:

O motor de um carro suporte o gotejamento intenso de uma chuva.
Sensores de um radar operem em desertos sob tempestades de areia.
Painéis elétricos industriais fiquem protegidos contra jatos de água durante a limpeza da planta.

Metodologia dos Ensaios de IP

Os ensaios variam conforme o nível de proteção exigido pelo projeto. A metodologia é rigorosa e dividida em duas grandes frentes:

Proteção contra sólidos (IP1X a IP6X)

Estes testes verificam desde o acesso acidental de partes do corpo até a vedação total contra poeira fina.

IP1X e IP2X: Verificam se objetos sólidos (como as costas da mão ou um dedo) conseguem acessar partes perigosas.
IP3X e IP4X: Testam a entrada de ferramentas, fios ou objetos maiores que 2,5mm e 1mm, respectivamente.

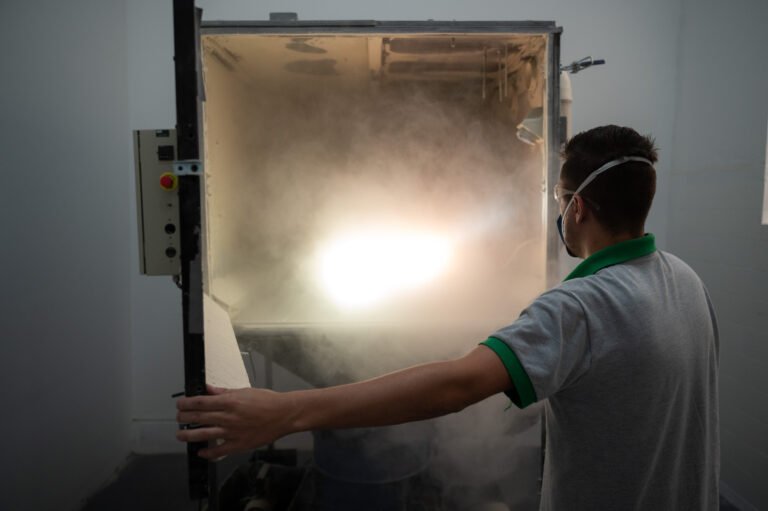

IP5X e IP6X (Poeira): O ensaio é feito numa câmara com pó de talco em suspensão. O IP5X admite a entrada de poeira que não prejudique a operação nem a segurança; o IP6X exige que nenhum pó entre, e é feito com o interior do invólucro em depressão por uma bomba de vácuo (veja IP6X com vácuo).

Proteção contra líquidos (IPX1 a IPX9)

A resistência à água é testada através de diferentes pressões, volumes e ângulos de incidência:

Gotejamento (IPX1, IPX2): Simula a queda vertical de gotas de água ou com inclinação de 15°.
Aspersão e Projeção (IPX3, IPX4): Utiliza um tubo oscilante em arco (ou um bico de aspersão manual) que borrifa água até 60° da vertical no IPX3 e de qualquer direção no IPX4.
Jatos de Água (IPX5, IPX6): Emprega mangueiras com diferentes vazões e pressões direcionadas ao invólucro.
Imersão (IPX7, IPX8): Determina a resistência do equipamento quando submerso em água, com profundidade e tempo definidos (IPX7) ou acordados entre fabricante e usuário (IPX8).
Jatos de Alta Pressão e Temperatura (IPX9): A peça recebe jatos de água a 80 °C em alta pressão, de muito perto; peças pequenas giram numa mesa e recebem o jato em quatro ângulos, e peças grandes são jateadas em toda a superfície.
