Grau de IP (Índice de Proteção)
Resposta rápida: o grau de IP mede a proteção contra sólidos e poeira (1º algarismo) e água (2º). A Labmor é acreditada pela ABNT NBR IEC 60529 para todos os graus, IP1X a IP6X e IPX1 a IPX9.
Os ensaios de IP são normalizados: os índices aumentam com a severidade do ensaio, e cada grau tem o seu equipamento, a sua duração e a sua forma de aplicar poeira ou água. O código tem dois algarismos — o primeiro relativo ao ingresso de sólidos e poeira, o segundo ao ingresso de água. A tabela completa, número por número, está no post grau de proteção IP: o que significa e tabela de IP.
O que o ensaio de IP simula
Primeiro algarismo: sólidos e poeira

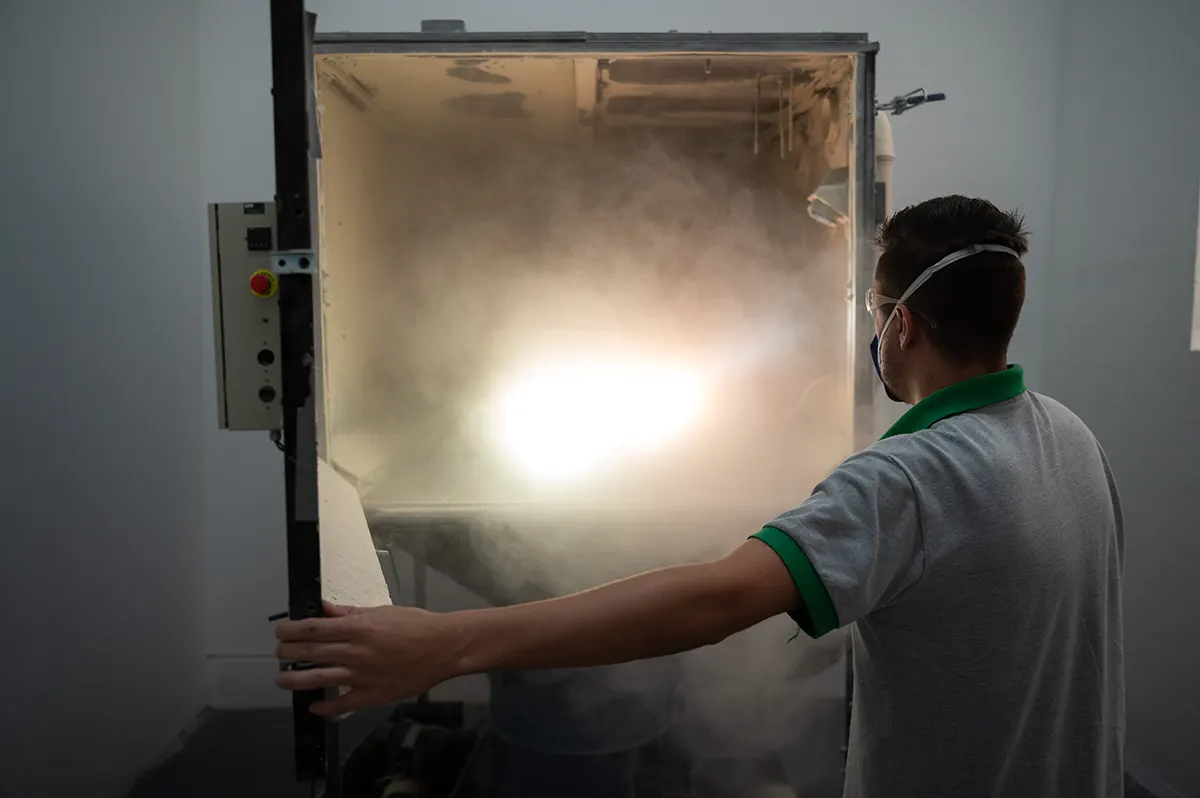

Os graus 1 a 4 verificam a proteção contra o acesso a partes perigosas e contra objetos sólidos estranhos, com sondas de ensaio de tamanhos definidos pela norma. Os graus 5 e 6 são os de poeira: o produto fica numa câmara com pó em suspensão. O IP5X admite a entrada de poeira em quantidade que não prejudique o funcionamento; o IP6X exige que o invólucro seja totalmente protegido contra poeira. A Labmor realiza os dois graus de poeira com ou sem aplicação de vácuo no interior da amostra — veja IP6X com vácuo.
Segundo algarismo: água

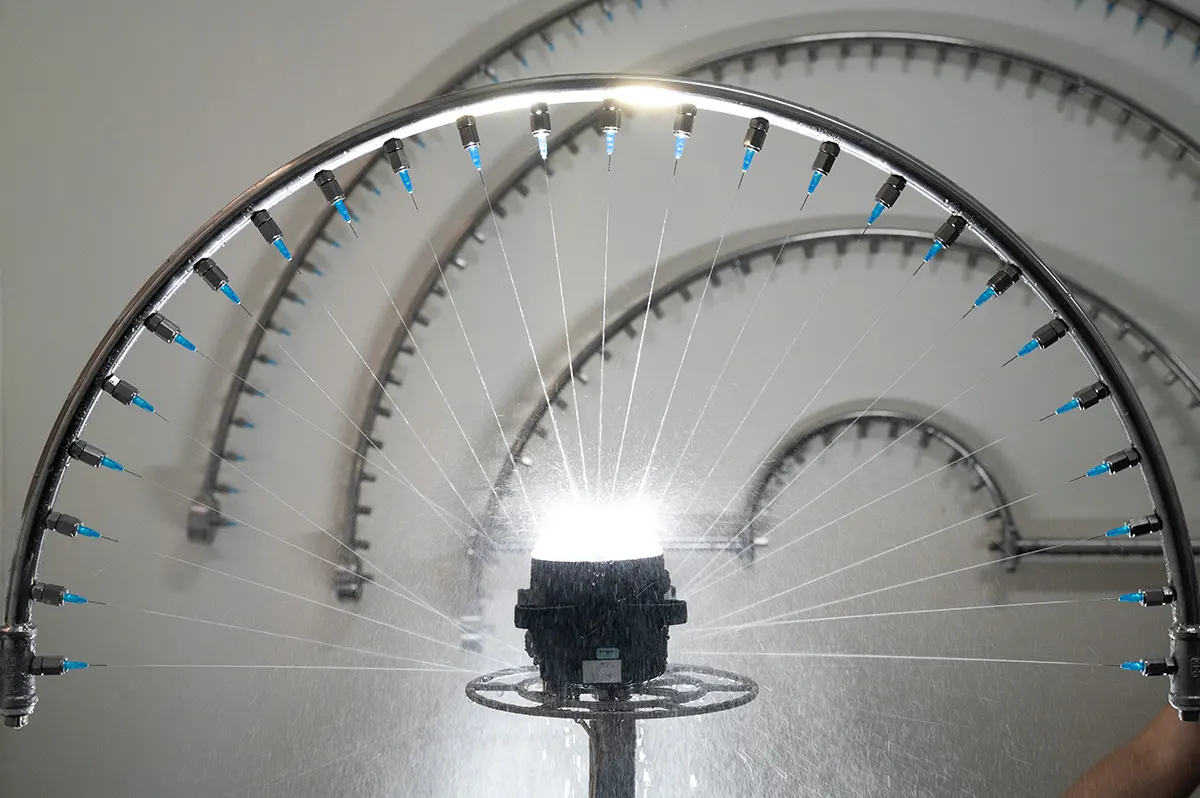

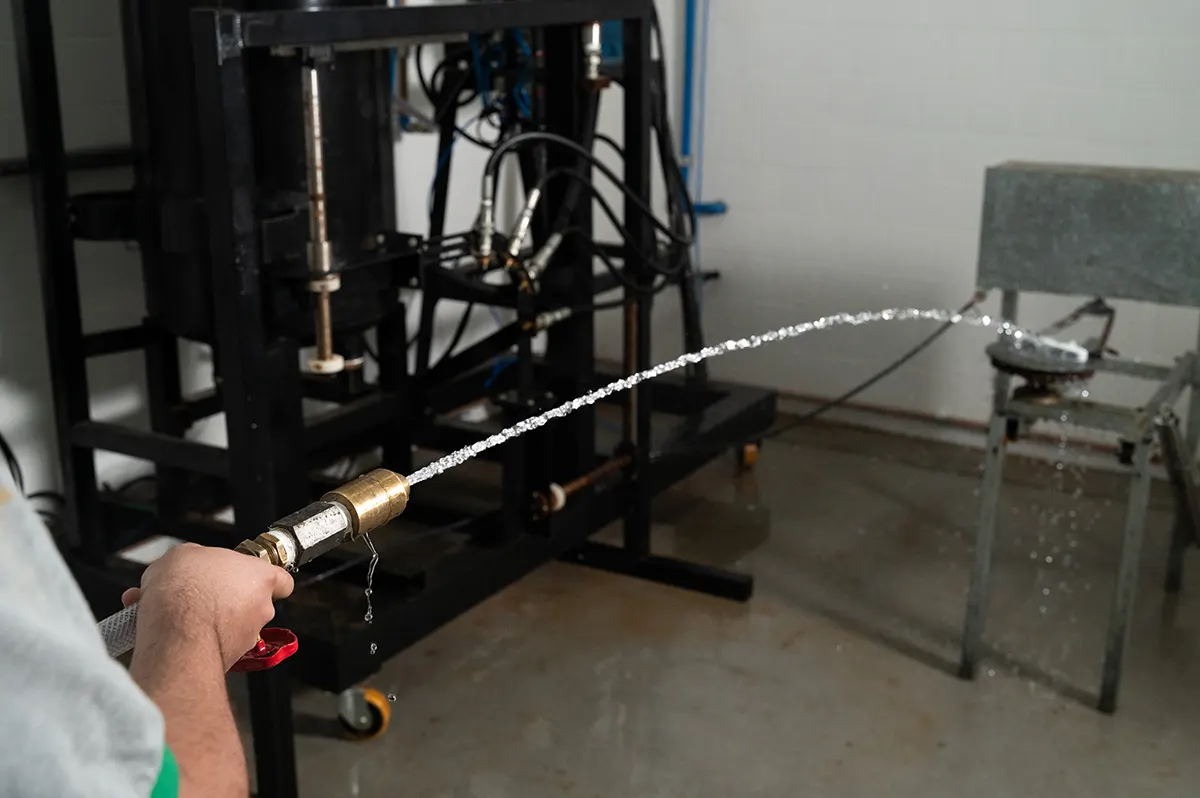

O nível mais baixo é o grau 1, um gotejamento vertical como chuva leve, seguido do grau 2, um gotejamento mais intenso com o produto inclinado até 15°. Depois vêm os graus 3 e 4, com bico de aspersão ou tubo oscilante (arcos); os graus 5 e 6, com jatos de água de média e alta intensidade; os graus 7 e 8, com imersão na água; e, por fim, o grau 9, que é a lavagem de alta pressão com água quente.
Um grau cobre os outros? No segundo algarismo, até o grau 6 o grau maior cobre os menores: um produto IPX6 atende de IPX1 a IPX5. Os graus 7 e 8 não cobrem automaticamente o 5 e o 6 — imersão não é jato —, e o grau 9 não cobre do 5 ao 8. Quando o produto precisa dos dois, a marcação é dupla (por exemplo, IPX6/IPX7 ou IPX6/IPX9) e os dois ensaios são feitos.
A ISO 20653, usada em veículos rodoviários, acrescenta os graus com a letra K: o IPX4K, projeção de água com pressão aumentada, o IPX6K, um jato de alta potência, e o IPX9K, a lavagem de alta pressão e alta temperatura; na poeira, o IP5KX e o IP6KX. Quando usar cada um — e o que um ensaio de car wash avalia de diferente — está em car wash, IPX6 ou IPX9K, e as diferenças entre as duas normas em IEC 60529 x ISO 20653.
Capacidades da Labmor
Compare os ensaios de IP com a instalação oferecida pela Labmor para atender a cada grau.
| Tipo | Grau | Característica |
|---|---|---|
| Sólidos | 1 a 4 (IP1X a IP4X) | Proteção contra acesso a partes perigosas e objetos sólidos estranhos |
| Poeira | 5 (IP5X) | Protegido contra poeira (com ou sem vácuo) |
| Poeira | 6 (IP6X) | Totalmente protegido contra poeira (com vácuo) |
| Água | 1 (IPX1) | Protegido contra gotejamento |
| Água | 2 (IPX2) | Protegido contra gotejamento com o invólucro inclinado até 15° |
| Água | 3 (IPX3) | Protegido contra aspersão de água |
| Água | 4 (IPX4) | Protegido contra projeção de água |
| Água | 5 (IPX5) | Jato de água "média vazão" |
| Água | 6 (IPX6) | Jato de água potente "alta vazão" |
| Água | 6K (IPX6K, ISO 20653) | Jato de água potente "alta pressão" |
| Água | 7 (IPX7) | Imersão temporária (30 min, até 1 m) |
| Água | 8 (IPX8) | Imersão contínua, em condições acordadas mais severas que o IPX7 |
| Água | 9 (IPX9) | Lavagem com alta pressão e água a 80 °C |
Os detalhes de cada ensaio de água — vazões, bicos e tempos — estão nos posts da série, como IPX7 e IPX8: imersão.
Normas atendidas
| Ensaio | Norma |
|---|---|
| Sólidos e poeira (IP1X a IP6X) ✓ acreditada | ABNT NBR IEC 60529/2017 |
| Água (IPX1 a IPX9) ✓ acreditada | ABNT NBR IEC 60529/2017 |
| Água (IPX6K) | ISO 20653 |
| Água (IPX9K) | ISO 20653 |
| Poeira (IP5KX) | ISO 20653 |
| Poeira (IP6KX) | ISO 20653 |
O escopo completo está na página do escopo acreditado. Normas de montadora e de setor que pedem graus de IP — como as de validação ambiental de componentes eletroeletrônicos — são atendidas com os mesmos equipamentos, seguindo a sequência e o critério de cada especificação.
Amostras e planejamento
Para orçar e planejar o ensaio, a Labmor precisa de:
- O grau pedido e a norma — IEC 60529 ou ISO 20653 — e se há marcação dupla (por exemplo, IP6X e IPX6/IPX7);
- A condição do produto — desligado, energizado ou em funcionamento durante o ensaio; veja produto ligado durante o ensaio;
- A posição de montagem e se o produto vai com conectores, tampas e vedações como em uso;
- O vácuo no ensaio de poeira, quando a norma do produto pede;
- O critério de aceitação — a norma do produto define quanta água ou poeira pode entrar e onde;
- A quantidade de amostras — ensaios de poeira e de água costumam usar amostras diferentes, e a inspeção interna pode exigir abrir o invólucro.
Experiência da Labmor
Os graus de IP estão entre os ensaios mais pedidos da Labmor desde 2014: mais de 350 projetos de água e mais de 250 de poeira. Os produtos incluem luminárias, faróis e lanternas, quadros elétricos, sensores e câmeras, motores e atuadores, conectores e mangueiras. Veja os planos de ensaios em luminárias LED e iluminação pública, ensaios em faróis e lanternas automotivas e ensaios em quadros elétricos e gabinetes. Quando o invólucro precisa resistir também a impactos, o ensaio complementar é o grau de proteção IK.
