Ensaios Combinados

Resposta rápida: são ensaios sob medida para requisitos que não cabem numa condição padrão, combinando condições como pressão e temperatura, poeira e acionamento ou vento e chuva, num sistema dedicado.

Nem todo requisito de produto vem com uma norma pronta. Às vezes a especificação pede o produto funcionando enquanto a câmara esfria e a pressão cai; outras vezes, poeira de outra granulometria, ciclos de acionamento durante a exposição, ou chuva com vento. Esses ensaios requerem estudo de adequação entre o produto e o equipamento de teste — e a criação de algo real e prático que simule a condição necessária.

O que esses ensaios simulam

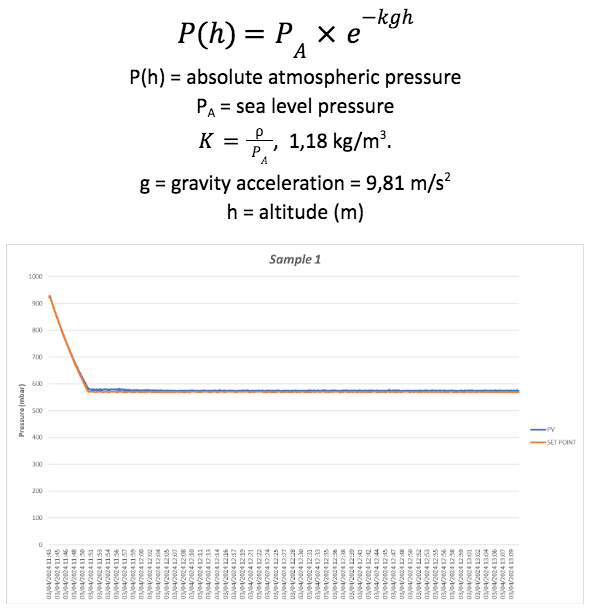

Altitude com temperatura baixa

Simula a queda gradativa de pressão com o aumento da altitude, como na subida de um avião: à medida que a aeronave ganha altitude, a pressão e a temperatura diminuem juntas. O ensaio reproduz essa combinação sobre o produto. Requisitos desse tipo aparecem em normas aeronáuticas e militares, como a Seção 4 (temperatura e altitude) da RTCA DO-160 e o Método 500 (baixa pressão) da MIL-STD-810.

Poeira com pó especial

Os ensaios de poeira têm a sua condição padrão, descrita na área de Grau de IP, mas podem apresentar variantes especiais: outros tipos de pó, como a areia do Arizona (ISO 12103-1, graus A2 — fino — ou A4 — grosso), ciclos de acionamento mecânico e acionamento elétrico do produto ao mesmo tempo em que a poeira é aplicada.

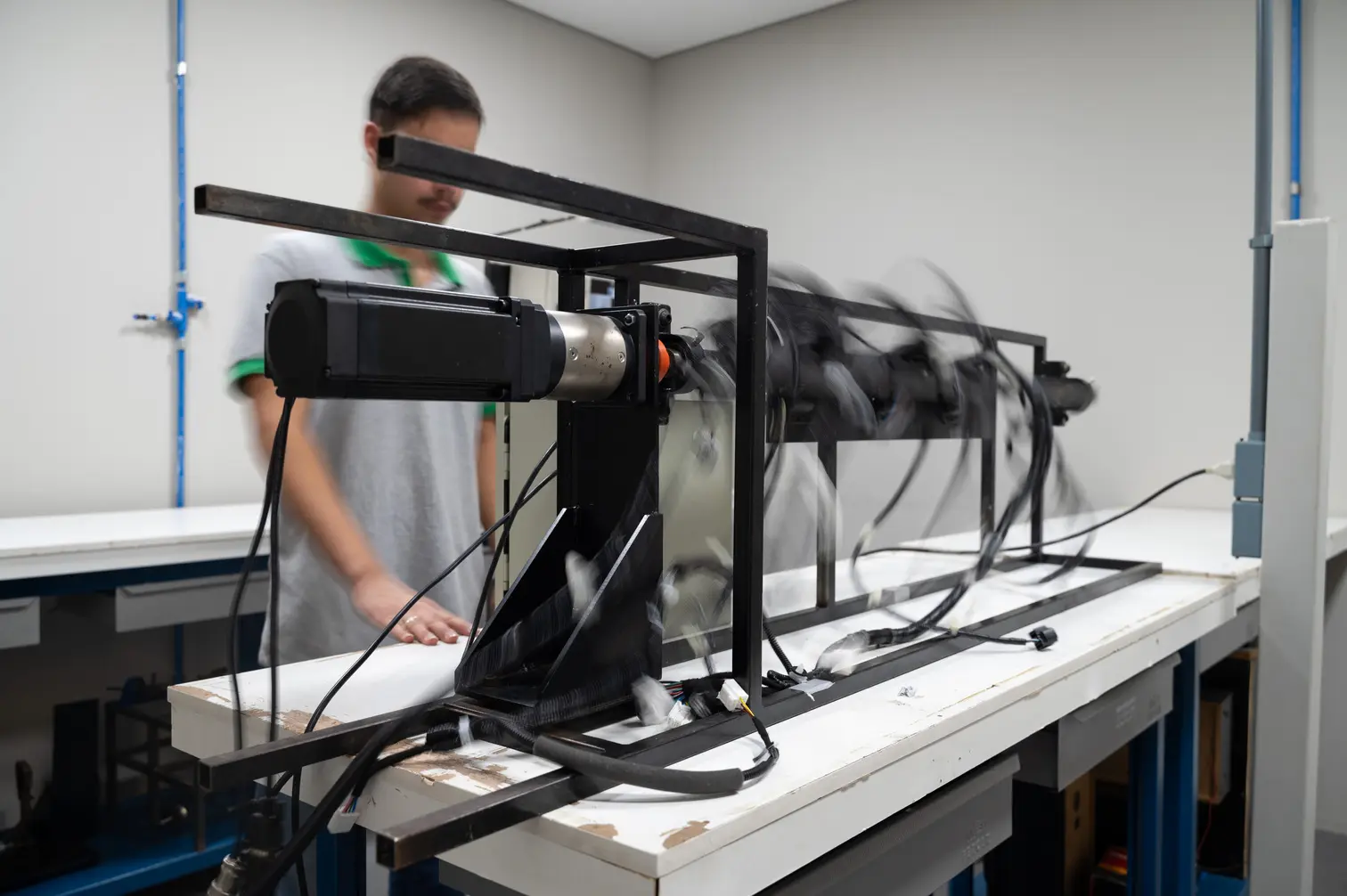

Fadiga mecânica com ou sem condicionamento climático

A fadiga mecânica simula a abertura e o fechamento de uma porta ou de um porta-malas, o movimento de frente e trás de um banco automotivo, ou qualquer movimento linear ou rotativo cíclico. Definem-se a velocidade, o ângulo, o deslocamento e o número de ciclos — e o ensaio pode ser feito dentro de uma condição climática. Os detalhes estão na área de Fadiga Mecânica.

Vento e chuva

Simula o produto em campo sujeito a chuva moderada e rajadas de vento de até 80 km/h — uma condição que a chuva do ensaio de IP, sozinha, não reproduz.

Capacidades da Labmor

Um ensaio combinado aproveita a estrutura das outras áreas do laboratório e a junta num sistema dedicado:

• Câmaras climáticas — mais de 15 equipamentos para temperatura, umidade e ciclos (Climáticos);
• Câmaras de poeira e de água dos ensaios de Grau de IP;
• Mais de 35 dispositivos de movimento e desenvolvimento de dispositivos sob demanda (Fadiga Mecânica);
• Shaker eletromagnético de 35 kN com câmara climática acoplada (−65 °C a +150 °C), para vibração com temperatura associada (Vibração).

Veja os equipamentos em Infraestrutura.

Normas atendidas

Ensaios combinados partem quase sempre de uma especificação do cliente ou de uma norma que pede a combinação; as normas abaixo são as referências dos exemplos desta página.

Amostras e planejamento

• Comece pelo requisito. Envie a especificação ou descreva a condição real que o produto enfrenta; o estudo de engenharia parte daí.
• Dispositivo. Ensaios combinados quase sempre precisam de fixação ou acionamento próprios — informe se existe dispositivo ou se o laboratório deve desenvolver.
• Produto energizado. Diga se o produto fica ligado e monitorado durante a exposição. Veja Produto ligado durante o ensaio.
• Tamanho. As câmaras têm limite de dimensões; informe as medidas da peça logo no início.
• Critério de aceitação. Funcionamento durante e depois do ensaio, ingresso de poeira ou água, desgaste — veja Critério de aceitação.
