Tração e Compressão

Resposta rápida: medem a força que uma peça suporta ou a necessária para deformá-la, descolá-la ou rompê-la: tração, compressão, flexão, peel, cisalhamento, rasgo e torque. A tração de borrachas e plásticos (ASTM D412, ASTM D638 e ISO 527-2) e a flexão de plásticos (ISO 178) são acreditadas, até 20.000 N.

Muitos requisitos de produto são, no fundo, uma pergunta sobre força: quanto a fita aguenta antes de descolar, quanto a espuma do banco cede sob carga, quanto torque a fixação suporta, quanto o clipe exige para ser inserido e quanto segura depois de montado. Os ensaios desta área respondem a essas perguntas com números, dentro do plano de validação da peça.

O que o ensaio simula

Cada ensaio reproduz um esforço que a peça encontra na montagem ou no uso:

Tração — o puxão sobre o material ou a junção: a borracha da vedação esticada na montagem, o plástico de um suporte sob carga.
Compressão e deflexão — o peso de quem senta sobre a espuma do banco, a vedação comprimida entre duas superfícies, a caixa de papelão empilhada.
Flexão — a peça plástica apoiada em dois pontos e carregada no meio, como uma tampa ou um painel.
Peel e cisalhamento — a fita ou o adesivo arrancado em ângulo (90° ou 180°) ou solicitado no plano da colagem.
Rasgo e puncionamento — o corte que se propaga numa borracha, num tecido ou num filme a partir de um entalhe ou de uma ponta.
Torque — o aperto e a resistência de fixações e mecanismos giratórios.
Coeficiente de atrito — o deslizamento entre duas superfícies, como filmes e revestimentos.

Ensaios padronizados e ensaios especiais

Os ensaios padronizados usam corpos de prova normalizados — o tradicional formato de "gravata borboleta" na tração — e medem propriedades como tensão de escoamento, tensão de ruptura e alongamento, pelas normas ASTM, ISO ou ABNT NBR. Eles entram no plano de validação quando a especificação da peça exige a propriedade do material que a compõe.

Os ensaios especiais são feitos na própria peça e requerem estudo de adequação entre o produto e o equipamento de teste: força de inserção e de retenção de clipes e travas, arrancamento de um componente colado, compressão de uma peça inteira. A Labmor conta com diversos dispositivos para esses casos e, quando surge uma situação nova, o time do laboratório estuda e propõe a forma de ensaiar.

Capacidades da Labmor

Tração, flexão, torção e rigidez, com capacidade até 20 kN; a tração de borrachas e plásticos (ASTM D412, ASTM D638, ISO 527-2) e a flexão de plásticos (ISO 178) estão no escopo acreditado.

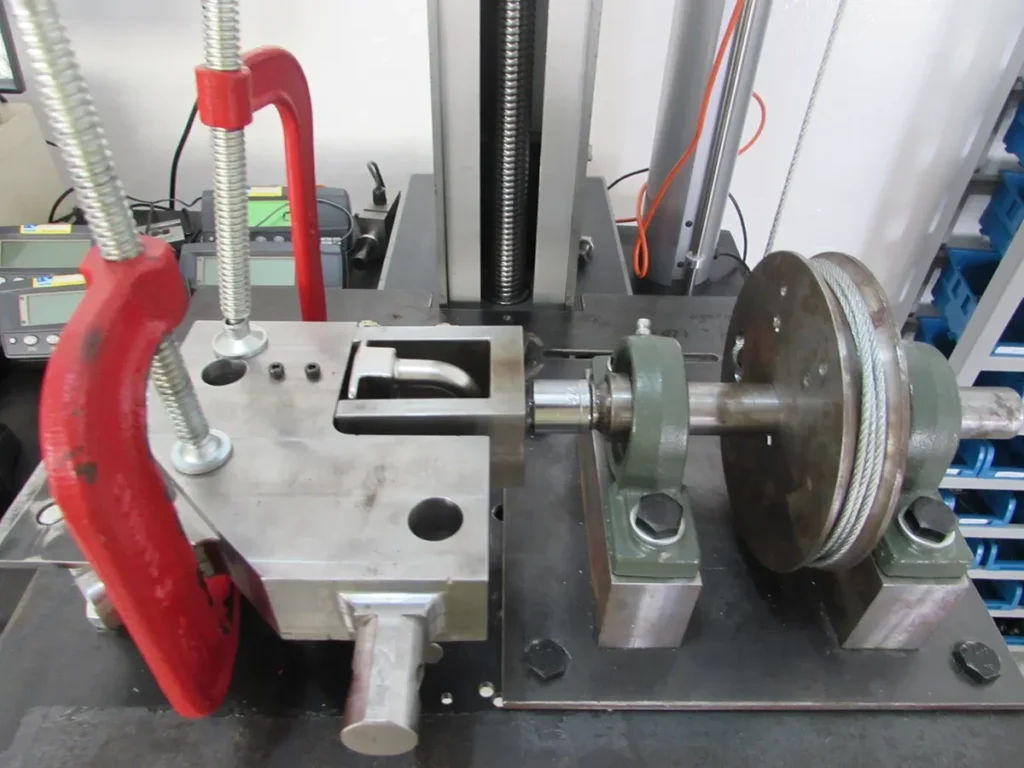

Ensaio de torque até 350 Nm.
Inserção e remoção de clipes e travas.
Dispositivos de fixação desenvolvidos sob demanda quando a peça não cabe num dispositivo padrão.

Veja os equipamentos em Infraestrutura.

Normas atendidas

Norma	O que avalia
ASTM D412/2016, método A ✓ acreditada	Tração de borracha (resistência à tração, alongamento), até 20.000 N
ASTM D638/2014 ✓ acreditada	Tração de plástico (tensão e alongamento de escoamento e de ruptura, módulo), até 20.000 N
ISO 527-2/2012 ✓ acreditada	Tração de plástico, até 20.000 N
ISO 178/2019 ✓ acreditada	Flexão de plástico (resistência à flexão e módulo), até 20.000 N
ASTM D790	Flexão de plástico
ASTM D695	Compressão de plástico
ASTM D575, método A	Deflexão de compressão
ASTM D3574, ISO 3386-1, ISO 3386-2	Compressão de espuma (força de deflexão por compressão)
ASTM D3574	Tração de espumas
ASTM D624	Resistência ao rasgo de borracha
ASTM D5868	Cisalhamento de juntas sobrepostas coladas (plástico reforçado e metal)
ASTM D1002	Resistência ao cisalhamento de juntas metálicas coladas por sobreposição simples
ASTM D3330	Peel de fitas adesivas sensíveis à pressão (180° e 90°)
ASTM D3654	Cisalhamento de fitas sensíveis à pressão
ASTM D3759	Resistência à tração e alongamento na ruptura de fitas sensíveis à pressão
ASTM D1894	Coeficiente de atrito
ASTM D642	Compressão em embalagem de papelão
D41 1097	Resistência ao puncionamento de revestimentos de piso
D41 1126	Resistência ao rasgamento de têxteis, laminados, filmes, tapetes e couros

A diferença entre um resultado acreditado e um não acreditado está explicada em Ensaio acreditado x não acreditado.

Amostras e planejamento

Corpos de prova ou peça? Os ensaios padronizados pedem corpos de prova nas dimensões da norma; os ensaios especiais usam a peça. Diga qual dos dois a especificação exige.
Quantidade: as normas costumam pedir um número mínimo de corpos de prova por condição; quando há envelhecimento antes (calor, umidade, fluido), cada condição precisa do seu conjunto. Veja Quantas amostras enviar para ensaio.
Dispositivo: peça de geometria própria pode exigir dispositivo de fixação — informe se ele será fornecido ou se o laboratório deve desenvolver.
Condicionamento: muitas normas pedem condicionamento em temperatura e umidade antes do ensaio, ou o ensaio depois de um envelhecimento em câmara climática.
Critério de aceitação: valor mínimo de força ou de alongamento, ou o modo de falha esperado — veja Critério de aceitação.

Experiência da Labmor

Tração, compressão e flexão estão entre os ensaios mais pedidos do laboratório: desde 2013, mais de 750 projetos, com destaque para peças plásticas, borrachas e vedações, bancos e revestimentos, e protetores e acessórios de chicote. Peel e cisalhamento de fitas e adesivos somam mais de 130 projetos desde 2014.
